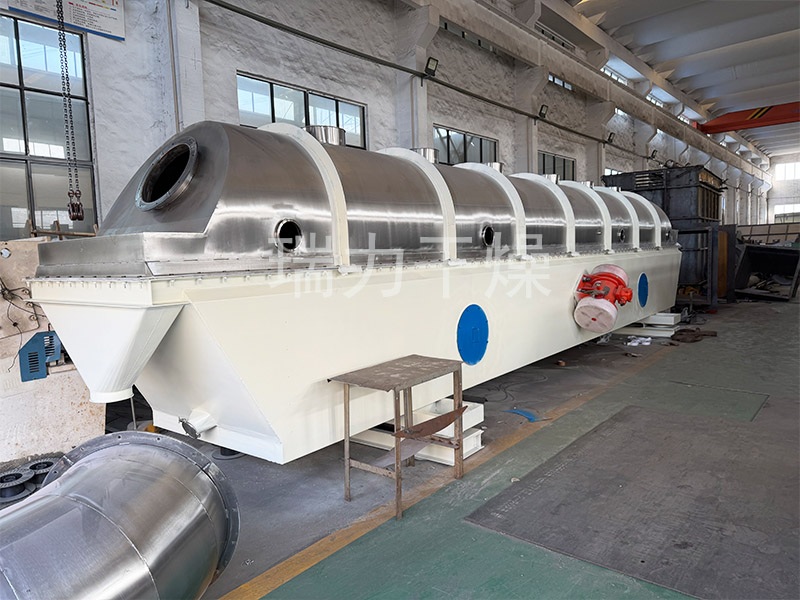

振動流化床干燥機的結構設計與特點更新時間：2026-05-11 點擊：110一、流化床干燥機的結構設計
流化床干燥機的結構主要由以下幾大模塊組成，每個模塊的設計均直接影響設備的性能和干燥效果。
1. 流化床主體
流化床是設備的核心部件，通常由不銹鋼或碳鋼制成，分為單層和多層結構。單層流化床結構簡單，適用于對干燥均勻性要求不高的物料；多層流化床則通過分段干燥提高熱效率，適合高水分或熱敏性物料。床體內部設計有氣體分布板（又稱多孔板），其開孔率和孔徑分布直接影響流化質量。分布板通常采用特殊材質（如燒結金屬或陶瓷）以防止堵塞，并確保氣流均勻分布。
2. 氣體分布系統
該系統包括風機、加熱器、空氣過濾器和風道。風機提供流化所需的氣流動力，加熱器（如電加熱、蒸汽換熱或燃?xì)饧訜幔⒖諝馍郎刂凉に囈鬁囟取ｊP(guān)鍵設計在于氣流速度和溫度的精準控制：流速過低會導致物料流化不充分，過高則可能引起粉塵夾帶。現代設備常采用變頻風機和PID溫控系統以實現動態調節。
3. 加料與排料裝置
加料裝置需根據物料特性設計。對于易流動的顆粒物料，可采用螺旋輸送機；對于粘性物料，則需配備強制喂料器。排料系統通常設計為溢流式或旋風分離式，部分高端設備配備在線水分檢測儀，實現干燥終點的自動判斷與排料。
4. 除塵與廢氣處理單元
流化過程中產生的粉塵通過旋風分離器或布袋除塵器回收，廢氣則經冷凝或洗滌處理后排放。
5. 控制系統
現代流化床干燥機采用PLC或DCS控制系統，集成溫度、濕度、壓力等多參數傳感器，實現自動化運行。部分設備還支持遠程監控和數據分析，便于工藝優化。
二、流化干燥機的技術特點：
流化干燥機的性能優勢源于其獨特的工作原理和結構設計，主要體現在以下幾個方面：
1. 傳熱傳質好
2. 干燥均勻性好
3. 處理范圍廣
4. 節能環保
5. 靈活的可擴展性
